Switch bàn phím cơ – mechanical switch hay gọi tắt là switch chính là linh hồn của bàn phím cơ. Các loại switch bàn phím cơ thường gặp? Bài viết dưới đây sẽ cung cấp tất tần tật thông tin để các bạn có những lựa chọn phù hợp.
Switch bàn phím cơ là gì?
Switch bàn phím cơ là những công tắc cơ học nằm phía dưới của keycap, có nhiệm vụ kết nối với PCB để truyền tín hiệu mỗi khi phím được nhấn. Switch là trái tim và linh hồn của bàn phím cơ. Switch sẽ quyết định đến cảm giác gõ và âm thanh của bàn phím.1
Có các dòng switch nào?
Dù có hàng trăm hàng ngàn loại switch trên thị trường, thì chúng chủ yếu thuộc 3 dòng sau.
Switch Cherry MX là gì?
Switch Cherry MX là dòng công tắc cơ học dùng cho bàn phím, được sáng tạo và đăng ký bản quyền bởi Cherry GmbH (nay là Cherry AG). Có thể dễ dàng nhận biết dòng này dựa trên stem hình dấu [+] của nó.
Switch Cherry MX là dòng phổ biến nhất trên thị trường bàn phím cơ. Năm 2014, khi bản quyền của Switch Cherry MX đã hết hạn, các hãng khác tha hồ sử dụng nên hiện nay nó là dòng switch phổ biến nhất do có rất nhiều hãng tham gia vào sản xuất. Qua đó làm giảm giá thành, giúp cho bàn phím cơ nay đã rẻ hơn rất nhiều.
Switch Topre là gì?
Switch Topre hay còn được gọi là Capacitive non-contact switch (công tắc điện dung không tiếp xúc), là switch do Topre Corporation, Nhật Bản sản xuất. Topre được yêu thích nhờ cảm giác gõ phím nhẹ nhàng, tự nhiên. Switch Topre cũng sử dụng lò xo, cho nên cũng được tính là switch cơ.
Đỉnh stem của switch Topre có dạng hình tròn đặc trưng. Tuy nhiên gần đây các hãng đã tùy biến thêm dấu cộng ở giữa, để giúp các bàn phím sử dụng switch Topre có thể gắn được các keycap của switch Cherry MX.
Những bàn phím cơ hiện sử dụng switch Topre như: Realforce, HHKB, Topre, Cooler Master…
Matias Alps switches
Switch Matias Alps do Matias, một công ty của Canada sản xuất. Có thể nhận biết qua thiết kế đỉnh stem hình chữ nhật. Switch này đã từng được sử dụng phổ biến vào những năm 1980 trong các bàn phím của Apple, Dell, Acer nhưng hiện nay không còn phổ biến nữa.
Cherry MX và cấu tạo switch bàn phím cơ Cherry MX
Do switch Cherry MX là dòng phổ biến nhất và hầu hết những bàn phím cơ bán ở VN đều sử dụng, nên từ đây mình chỉ nói về loại này.

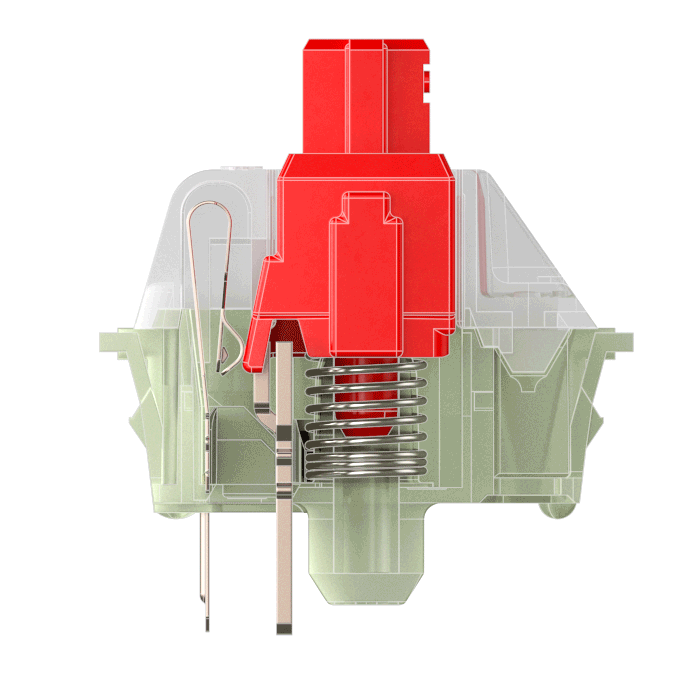

Cấu tạo switch bàn phím cơ và nguyên lý loạt động
Cho dù có hàng trăm hàng ngìn nhà sản xuất đi nữa. Thì chúng cũng chỉ có một cấu tạo và nguyên lý hoạt động. Bao gồm 5 bộ phận chính như sau:
Top housing – nắp trên
Được làm bằng nhựa dẻo có màu sắc khác nhau (thường là màu đen) hoặc nhựa trong để xuyên LED. Nó được gắn vào nắp dưới bằng khớp gài để dễ dàng tháo ra sửa chữa hoặc lube (là việc tra dầu vào lò xo và các bộ phận chuyển động trong switch giúp switch hoạt động trơn chu và âm thanh nghe “đã” hơn.
Stem/slider
Stem là bộ phận kết nối giữa keycap và lò xo. Ở trạng thái nghỉ, stem này ngăn không cho lẫy của 2 lá đồng chạm vào nhau. Khi phím được nhấn, nó sẽ trượt xuống, làm cho 2 lẫy này chạm vào nhau làm đóng mạch và khi đó tín hiệu sẽ được tiếp nhận và truyền xuống PCB.
Cấu tạo của stem chính là cách để phân loại kiểu switch là linear hay tactile. Chi tiết có ở phần 2.
Lá đồng/Leaf
Được làm bằng kim loại gồm 1 chân cố định, và chân còn lại là một lẫy được ngăn cách bởi stem khi phím ở trạng thái nghỉ (không nhấn). Khi phím được nhấn, stem trượt xuống, phần chân stem sẽ giải phóng lẫy và chạm vào chân còn lại, làm đóng mạch và khi đó tín hiệu được ghi nhận.
Coin spring – Lò xo

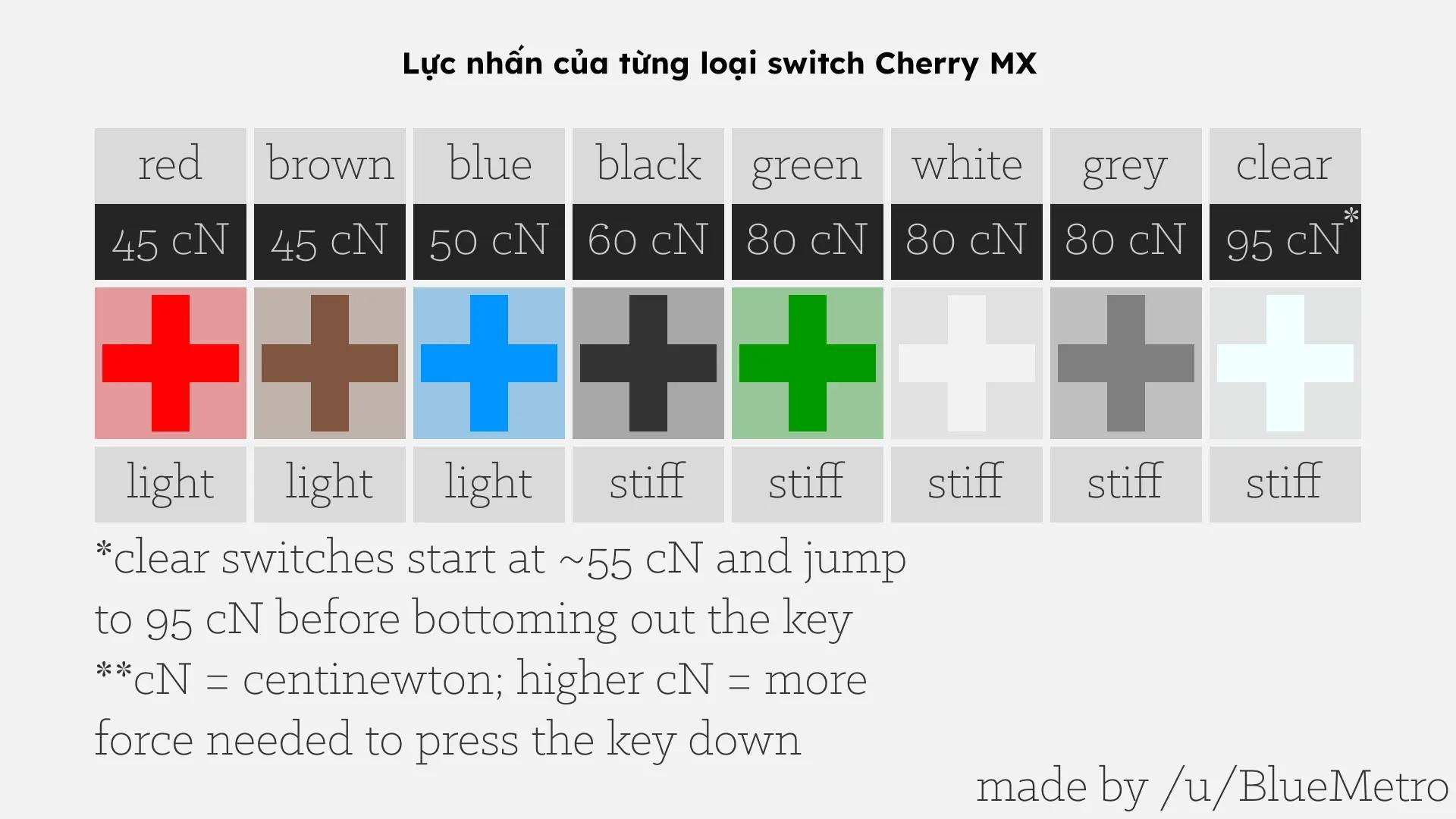

Có nhiệm vụ đẩy slider về lại vị trí cũ. Mỗi một loại switch thì lò xo sẽ có lực cản khác nhau. Xem ở hình phía dưới.
Bottom housing – Nắp dưới
Kết hợp với nắp trên để tạo thành vỏ bao bọc các bộ phận nhạy cảm bên trong switch (lò xo, crosspoint contact) và có một chân trụ (pin) ở giữa khi gắn lên PCB sẽ cố định vị trí của switch và 2 chân của crosspoint contact.
Mỗi một hãng có thể có thiết kế vỏ housing khác nhau, slider/stem khác nhau… Nhưng về cơ bản thì cấu tạo và nguyên lý hoạt động của chúng vẫn y như trên.
Xem thêm: Tất tần tật về switch bàn phím cơ P.2 – Chi tiết từng bộ phận
Switch Low Profile là gì?
Những chiếc bàn phím cơ với switch Cherry MX thường khá dày và nặng. Để làm cho nó mỏng và nhẹ hơn, người ta đã cải tiến switch cherry, làm cho nó mỏng hơn nhưng vẫn giữ nguyên lý hoạt động như switch Cherry MX – người ta gọi là những switch low profile.
Xem thêm: Bàn phím cơ low profile là gì?
Switch 3 pin là gì? Switch 5 pin là gì?
“Pin” trên switch là số chân cắm của switch. Có hai loại switch là switch 3 pin và switch 5 pin.
Trong đó, chân số 1,2 (trên hình) chính là 2 chân của “crosspoint contact”, chân số 4 là chân của bottom housing chứa trụ stem. Còn chân 3, 5 chỉ là 2 chân nhựa có nhiệm vụ làm cho switch chắc chắn hơn trên socket PCB.

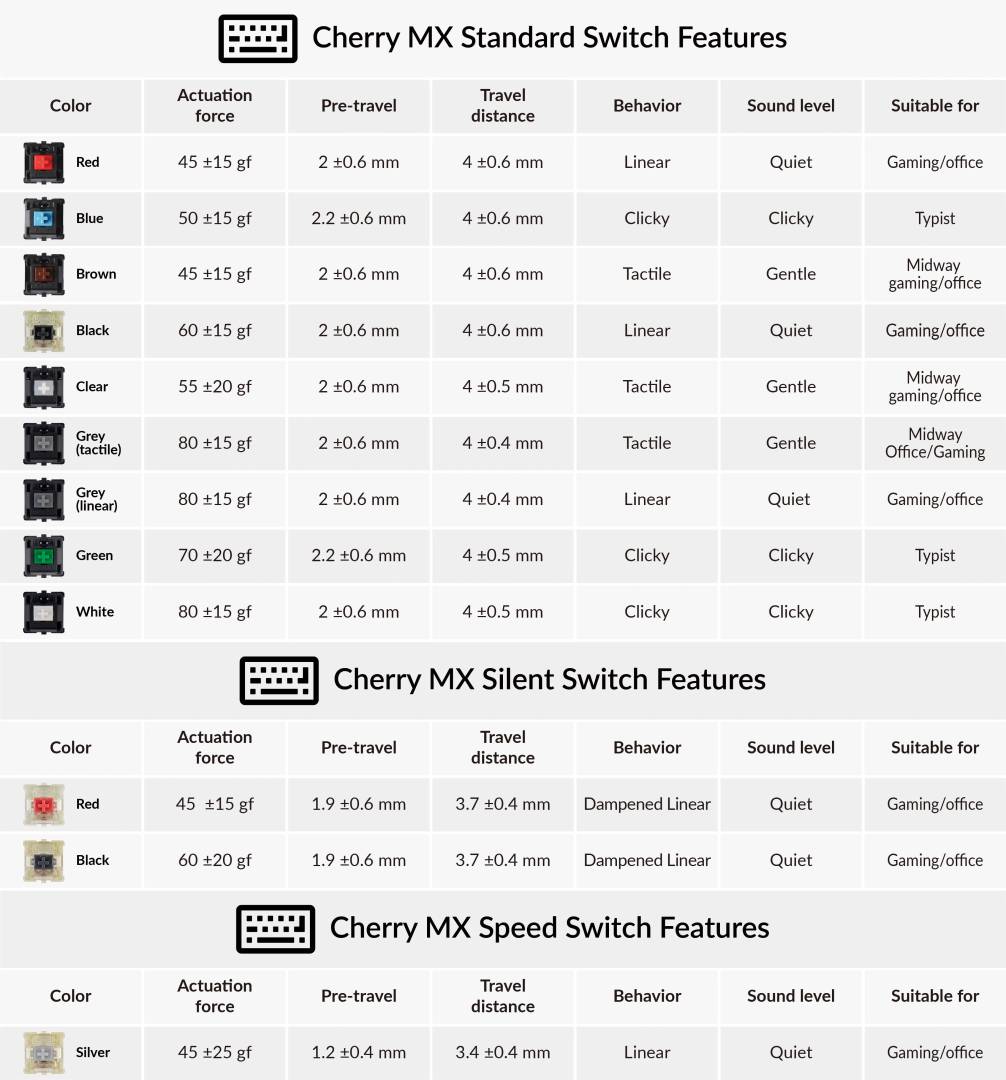

Phân loại switch Cherry MX

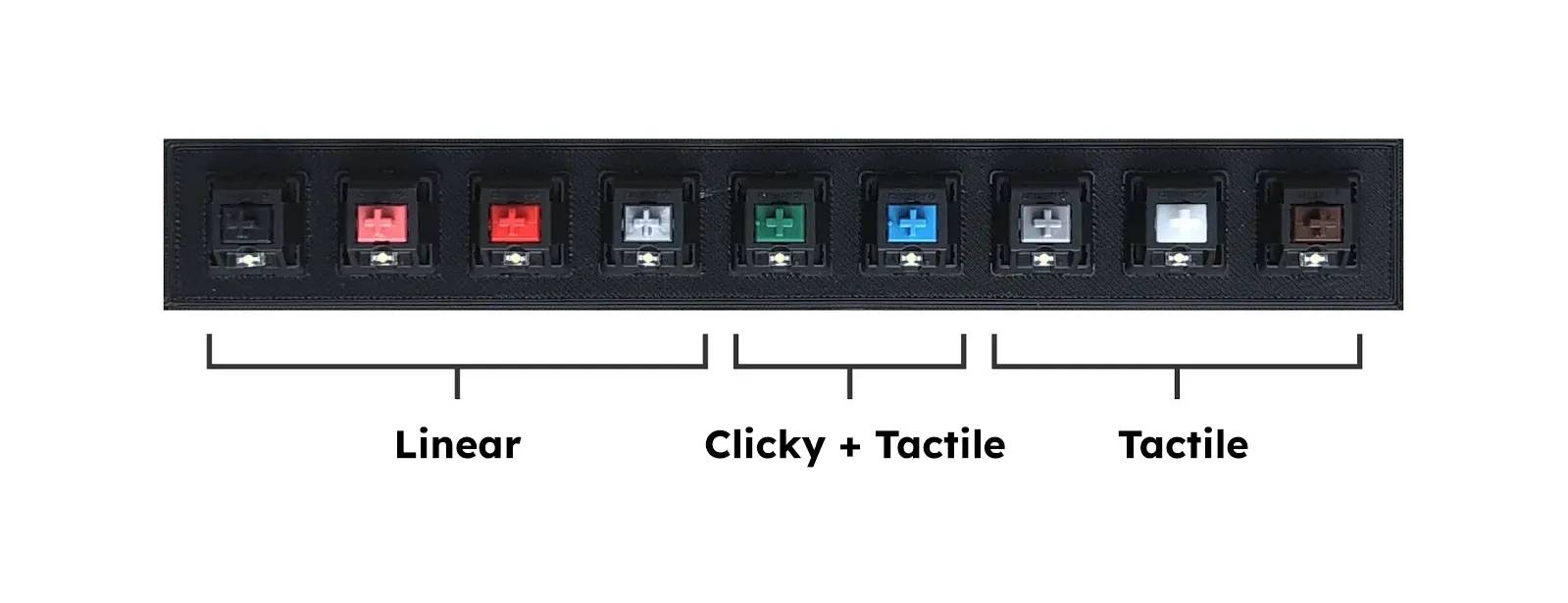

Dòng switch Cherry MX có 9 loại chính và được chia thành 3 nhóm: Clicky + Tactile, Tactile, và Linear dựa theo hành trình, lực nhấn, điểm phản hồi… và một số thông số khác, và tất nhiên, mỗi loại switch sẽ cho ra một âm khác nhau khi gõ.
Clicky + Tactile
Đây là dòng switch đặc trưng nhất của bàn phím cơ, mang đến phản hồi xúc giác (tactile) và âm thanh lách cách (click) mỗi khi nhấn phím. Switch Clicky luôn đi kèm với Tactile.
Các switch đặc trưng: MX Cherry Blue, Cherry Green, Gateron Blue, Kailh Box White…
Tactile
Tạo ra phản hồi lên ngón tay nhờ 1 khấc hơi nặng tay ở gần Actuation point (điểm kích hoạt – vị trí ghi nhận phím đã ấn thành công). Nhờ vậy bạn sẽ cảm nhận được ngay phím đã được nhấn ăn hay chưa. (Xem thêm giải thích về Actuation point ở đây).
Các switch đặc trưng: Cherry Brown, Cherry White, Cherry Clear.
Linear – Tuyến tính
Dòng switch này không có khấc phản hồi như Tactile và cũng không có âm thanh như Clicky. Khi nhấn phím, phần stem sẽ chuyển động tuyến tính từ trên xuống dưới mà không gặp một “khấc” nào, mang lại trải nghiệm gõ phím mượt mà và âm thanh nhỏ hơn 2 loại trên.
Các switch đặc trưng: MX Cherry Red, Cherry Black, Gateron Black, Kailh Box Black,…

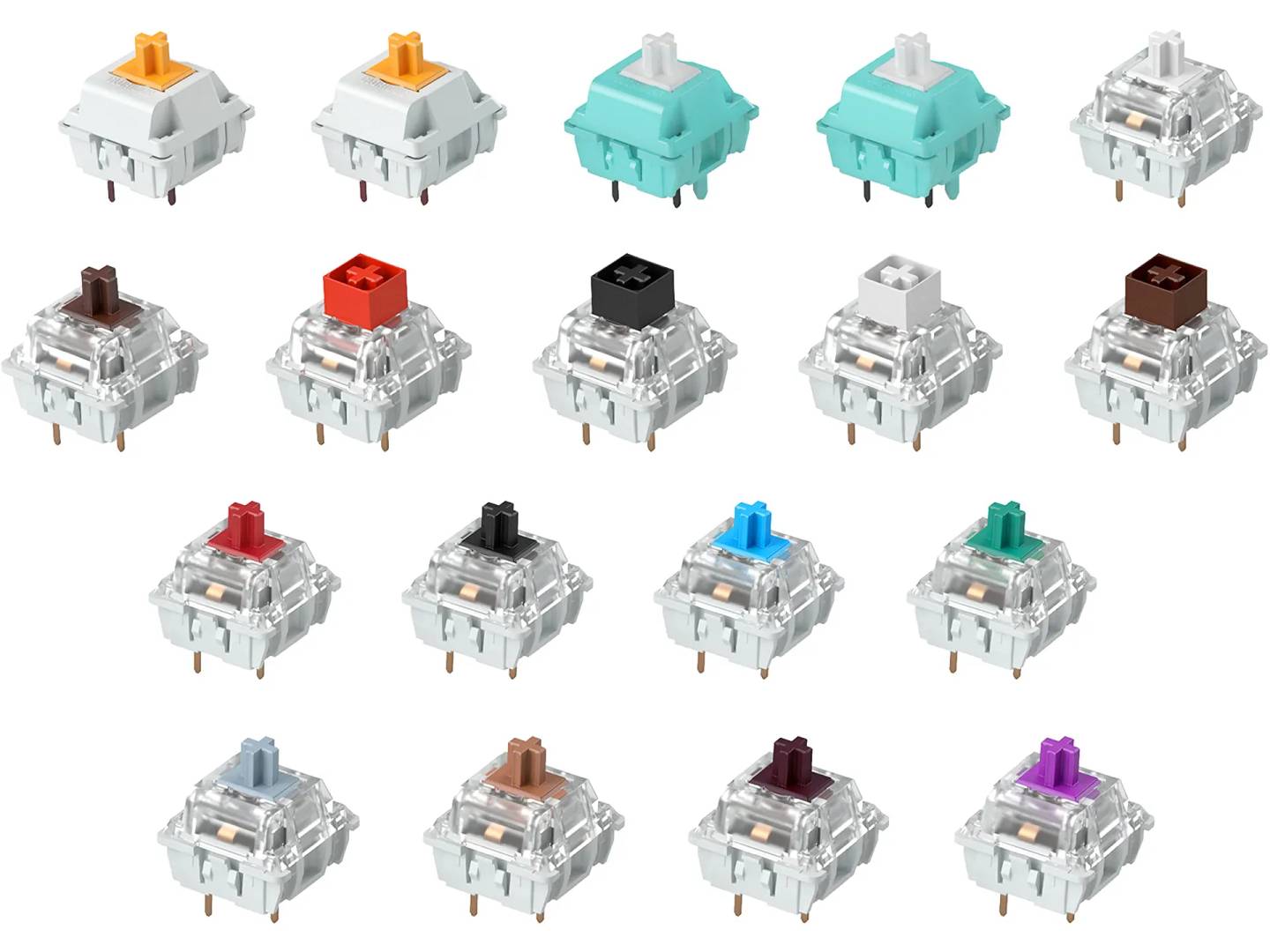

Các hãng làm switch
Như đã nói ở trên, bản quyền của switch Cherry MX đã hết năm 2014, cho nên bây giờ bất kể ai cũng có thể sản xuất mà không sợ bố con thằng nào. Điều này làm cho Switch Cherry MX ngày càng phổ biến và làm giảm giá thành switch. Hiện nay, có những hãng còn làm “tốt hơn” cả bản gốc.
Một số hãng hiện đang sản xuất Switch Cherry như: Cherry MX, Kailh, Gateron, GMMK…
Ngoài việc
Switch nào tốt nhất hiện nay?
Mỗi người có sở thích riêng, nên việc bảo loại switch này “sướng” hơn loại switch kia là điều hoàn toàn không phù hợp. Tuy nhiên, tuỳ thuộc vào từng hãng sản xuất mà sẽ có những switch với chất lượng khác nhau. Nhưng nói chung là ngoài bản chính Cherry MX (hàng Đức) thì có những hãng clone switch với chất lượng cao như Akko, Glorious, Holy Panda, Gateron…
Kết luận
Switch bàn phím cơ là một thế giới hết sức rộng lớn. Hy vọng qua bài viết trên đã có thể giúp bạn phần nào hiểu được cơ chế làm việc của switch và giúp bạn có thể dễ dàng lựa chọn một switch phù hợp cho riêng mình. Còn gì thắc mắc thì comment ở phía dưới nhé.
Ở bài viết sau, mình sẽ đi chi tiết vào từng bộ phận của switch, và cách chúng ảnh hưởng đến âm thanh và cảm giác gõ phím.
