cấu tạo bàn phím cơ

Với những người mới tìm hiểu về bàn phím cơ thì như kiểu bơi trong một đống những thuật ngữ / khái niệm lú như con cú. Cùng mình tìm hiểu cấu tạo cơ bản của một bàn phím cơ và giải ngố những thuật ngữ này nhé.

Lưu ý!
Bài viết được tổng hợp từ những nguồn như keyboard.university, banphimco.com… cộng với những hiểu biết cá nhân của mình. Các thuật ngữ này mình xin phép giữ nguyên tiếng Anh cho ngắn gọn và dễ hiểu. Có gì vui lòng gạch đá ở phần bình luận!

Bàn phím cơ là gì – cấu tạo bàn phím cơ

Bàn phím cơ là thiết bị nhập liệu cho máy tính sử dụng các công tắc cơ học (mechanical keyboard) để phân biệt với các loại bàn phím sử dụng núm cao su, switch cắt kéo, cánh bứm…

Trước tiên, để tìm hiểu và các thuật ngữ trên bàn phím cơ, thì ta phải biết cấu tạo cơ bản của nó. Tuỳ thuộc phân khúc mà một vài thành phần có thể khác nhau, nhưng mà nói chung các bàn phím cơ đều có cấu tạo (cấu trúc) với các thành phần như sau:

  • Top cover

    Phần nắp/khung trên của bàn phím cơ. Tuỳ thuộc vào kiểu mounting mà có hay không

  • Keycap

    Keycap – mũ phím. Để nhận biết phím đấy là ký tự nào.

  • Switch

    Là trái tim của một bàn phím cơ. Có nhiệm vụ gửi tín hiệu đến PCB mỗi khi phím được nhấn.

  • Plate

    Là phần khung giữa switch và PCB. Có nhiệm vụ cố định Switch giúp switch chắc chắn hơn trên những mạch hots swap. Tuỳ thuộc kiểu cấu trúc (mounting) mà có hay không.

  • PCB

    Nếu như Switch là trái tim, thì PCB chính là bộ não của một bàn phím cơ. PCB sẽ tiếp nhận tín hiệu từ switch và gửi đến máy tính

  • Bottom cover – nắp dưới

    Bao bọc lấy toàn bộ các linh kiện bên trong bàn phím cơ.

Keycap là gì?

Keycap – cái này chắc không cần phải nói thì ai cũng biết – là bộ phận dễ tuỳ biến nhất của bàn phím cơ, vì thế nó cũng hay được gọi là mai thuý nhựa :)))). Có ba cách chơi keycap đó là:

  • Bộ keycap theo chủ đề (gồm đầy đủ các phím – set keycap)
  • Grab keycap: Là khi người dùng đi nhặt nhạnh những keycap riêng lẻ cùng profile về để ghép lại thành một bộ hoàn chỉnh.

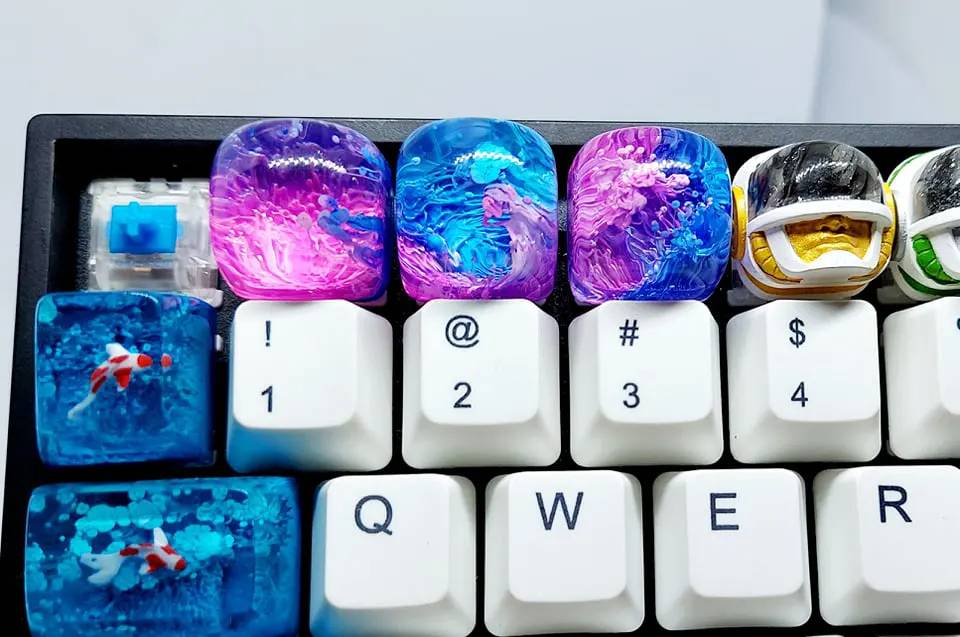

  • Keycap thủ công – artisan keycap.

Ở bài này mình chỉ nói đến bộ keycap.

artisan keycap mdj gqYk

Một trong những điểm quan trọng nhất của keycap là profile của keycap và chất liệu làm keycap. Với những bộ keycap thì vật liệu để làm ra nó thường là nhựa PBT hoặc nhựa ABS với những ký tự được in dyesub hoặc double-shot xuyên LED. Mỗi một chất liệu có những ưu – nhược điểm khác nhau như: độ bền, âm thanh khi gõ… Tuỳ thuộc sở thích của từng người mà có thể chọn bộ keycap phù hợp.

Xem thêm Profile keycap là gì? – Tất tần tật về keycap bàn phím cơ.

Top/bottom cover là gì?

Top/bottom cover/Case – bộ khung của bàn phím cơ (housing). Tuỳ thuộc kiểu mounting của bàn phím cơ mà cover chia thành 2 phần top-bottom cover hoặc chỉ là một bộ khung liền duy nhất.

Xem thêm: Các kiểu mounting bàn phím cơ

Vật liệu làm cover bàn phím cơ thường là nhựa, nhôm, mica… được đúc hoặc CNC nguyên khối. Những bàn phím cơ trung-cao cấp thường sử dụng nhôm CNC nguyên khối, đôi khi được anodizing (a-nốt) để có màu sắc hoặc màu gradient rất đẹp theo ý chủ nhân.

Switch là gì?

Switch – công tắc phím cơ học. Trên bàn phím cơ thường có 3 dòng switch theo cấu tạo của nó gồm: Cherry MX, TopreMatias Alps. Trong khuôn khổ bài này mình chỉ nói về switch Cherry MX và clone của nó (các hãng khác dùng chung cấu tạo).

Dù có nhiều hãng, nhiều loại nhưng switch (Cherry MX) cũng chỉ được phân loại theo 3 kiểu cơ bản: Clicky, Tactile và Linear qua tính năng như hành trình, lực nhấn, điểm phản hồi… và một số thông số khác của chúng. Do đó khi gõ cũng cho ra những âm thanh khác nhau với Clicky là ồn nhất, Linear là ít ồn nhất.

3 loại này thường được phân biệt qua màu sắc của stem (Blue/Green = Clicky, Grey/Brown/Clear = Tactile, Black/Red/Silent Red = Linear).

cherry mx blue switch VSaVIkOJp
Cherry MX Clicky
cherry mx brown switch pOlSDSDlt
Cherry MX Tactile
cherry mx red switch B9CbBMCw1
Cherry MX Linear

Xem thêm: Tất tần tật về switch bàn phím cơ.

PCB là gì?

Bộ não của bàn phím cơ – PCB, hay bảng mạch. PCB sẽ nhận tín hiệu từ switch rồi truyền đến máy tính. Bàn phím cơ thường có hai loại PCB là mạch hàn – switch được hàn chết trên PCB và mạch hot-swap – Switch và PCB liên kết qua socket để có thể dễ dàng thay đổi switch.

Một đặc điểm của PCB nên cân nhắc mỗi khi lựa chọn bàn phím cơ đó là PCB “mạch xuôi” và “mạch ngược”.

Tìm hiểu chi tiết về PCB của bàn phím cơ ở đây.

Plate là gì?

Plate hay Switch plate là tấm cố định switch với PCB và cover/housing, đặc biệt là với những bàn phím cơ hot-swap. Plate giúp giảm hiện tượng rung lắc khi gõ phím cũng như giúp bạn cảm nhận rõ hơn hành trình phím nhằm kiểm soát tốc độ và cảm giác gõ phím của mình.

Với các mạch hot-swap, plate làm tăng sự ổn định của switch khi gõ và làm các chân đồng của switch tiếp xúc chính xác với socket, tránh hiện tượng gõ lúc ăn lúc không do các chân tiếp xúc bị lệch.

Do nhiệm vụ cơ bản của plate là cố định PCB với switch và case (cover) cho nên vật liệu để làm Plate phải càng cứng càng tốt, tuy nhiên plate cũng có nhiều loại có thể để giảm giá thành và cho ra âm khác nhau. Một số chất liệu làm plate thường gặp như: FR4, PC, Nhôm, Đồng… Mỗi loại có ưu-nhược điểm khác nhau. Tham khảo thêm ở bài viết phía dưới.

Plate là gì – Công dụng của Plate trên bàn phím cơ.

Foam là gì?

Foam – mút/xốp. Ủa cái gì lại có mút với cả xốp ở đây vậy?

Đúng vậy, foam chỉ là một thành phần bổ sung của bàn phím cơ để cải thiện âm thanh khi gõ phím thôi (nhiều bàn phím pre-build không có foam).

Bàn phím cơ là một khối rỗng, nhất là phía trên và phía dưới của PCB. Do đó, khi gõ sẽ tạo tiếng vọng (tiếng bịch bịch…). Để giải quyết vấn đề thẩm âm của các con nghiện thì người ta phải lót thêm foam để giảm tiếng vọng này.

Vật liệu để làm foam cũng đa dạng như cao su lưu hoá, poron, sorbothane, neoprene…

Stabs là gì

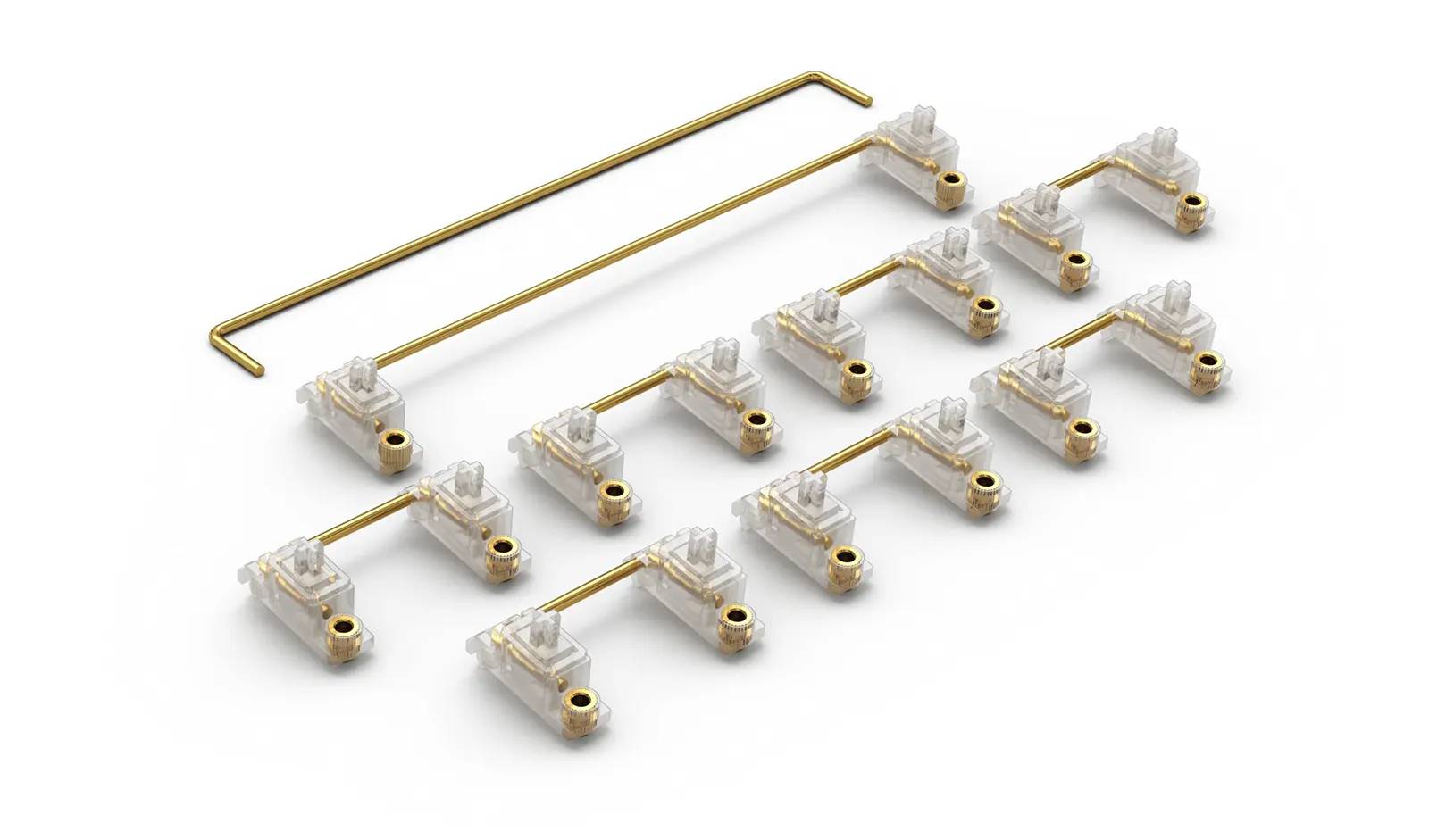

Stabs là viết tắt của Stabilizers – bộ thanh cân bằng cho những phím dài như 2,25U, 3U, 6U (phím cách – space) (Xem thêm về độ dài phím ở đây)

stabs B5KWoB4uP
Stabs GOAT của hãng Glorious

Với những phím dài – đặc biệt là phím space/phím cách. Tuy chỉ có một switch ở giữa nhưng để nhấn được đều và không bị tiếng lọc xọc khi nhấn thì cần phải có stab để cân bằng 2 đầu của phím. Nên những stabs càng thẳng thì chất lượng càng cao. Từ đây cũng sinh ra một nghề là nghề cân lại stabs. :)))
